Savoir où sont les gens sur le plateau, au centimètre.

~10 cmde précision après calibration au télémètre

< 5 mindu branchement au premier point qui bouge

< 50 €par ancre — module grand public, boîtier imprimé

Démarrage

Cinq étapes, un télémètre, une après-midi.

Tout ce qu’il faut est sur ce site : les fichiers à imprimer, le firmware, le guide. Rien de propriétaire, rien à acheter ailleurs qu’en ligne.

Lire le guide

1. Commander les modulesTrois MaUWB ESP32-S3 au minimum pour les ancres — six recommandés —, un MaUWB Direct par performer, chez Makerfabs. Câbles USB-C et alimentations.
   livraison
2. Imprimer et assembler trois ancresSTL fournis, module MaUWB ESP32-S3, base + couvercle clipsable.
   impression
3. Flasher et connecter au WiFiPortail captif à la première mise sous tension. Pas de reflash par salle.
   10 min
4. Mesurer au télémètre, saisir en millimètresTopos déduit les positions des ancres par trilatération.
   15 min
5. Brancher la consolePSN vers grandMA, Augment3d ou Soma, OSC vers QLab, Art-Net vers les projecteurs.
   5 min

Dashboard

Le plateau vu d’en haut.

Les ancres en losanges, les performers en points avec leur trace, les coordonnées en mètres. Calibration, sorties et presets à portée de clic. Tout ça tourne dans un navigateur, sans rien installer côté régie.

Voir la galerie

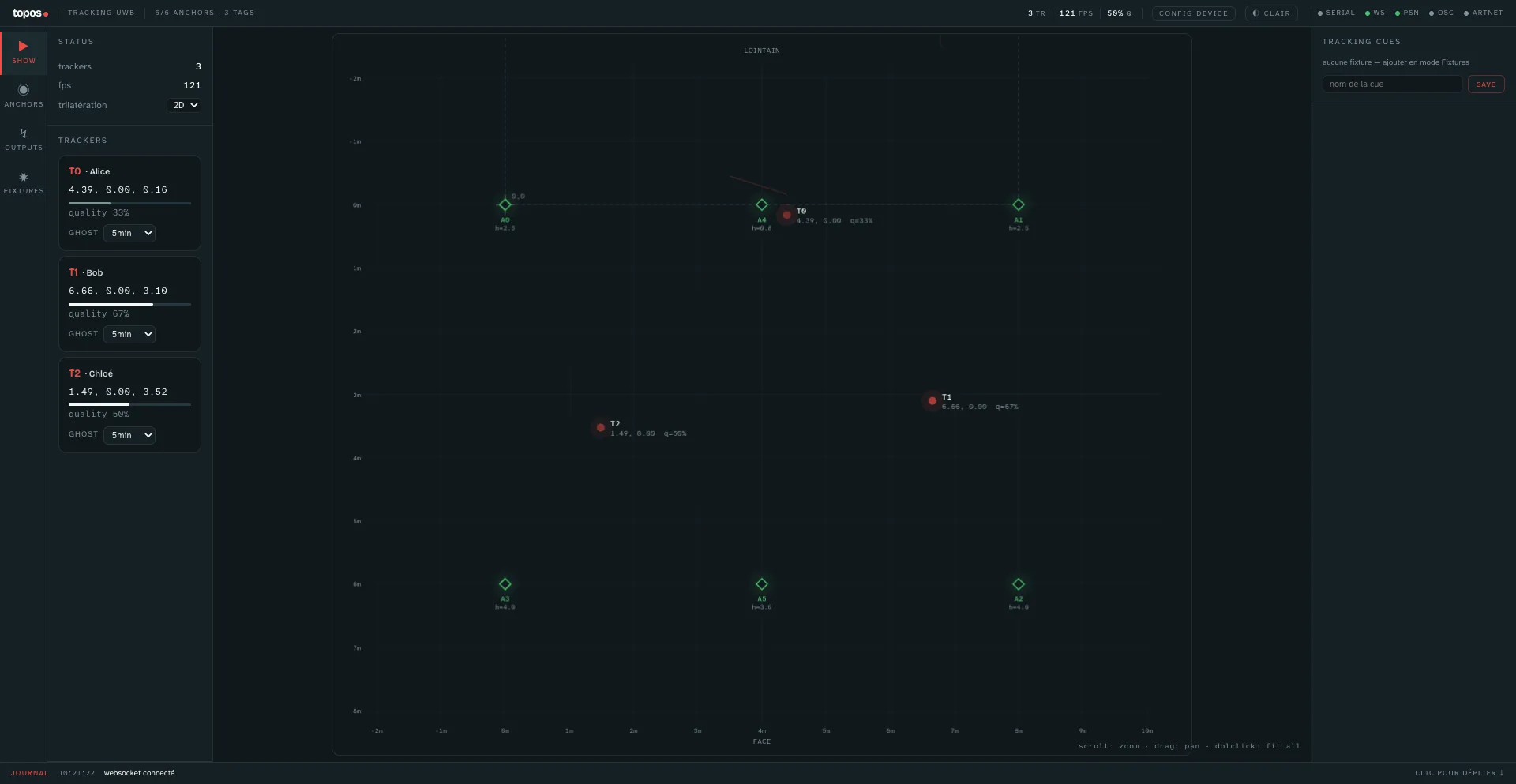

Mode show — six ancres, trois performers en simulation.

Ouvert

Un atelier, pas un produit.

Topos est né sur un plateau, fait par un régisseur pour des régisseurs. Le code, le firmware, les boîtiers et la documentation sont publiés sous licences libres — utilisez, modifiez, partagez.

Le projet

Code

MIT

Python 3.11, asyncio, zéro framework lourd. Dashboard en vanilla JS.

Matériel

CERN-OHL-P

Boîtiers OpenSCAD paramétriques, firmware Arduino pour ESP32-S3.

Docs

CC BY-SA

Guide, photos, vidéos. Importés depuis le dépôt, jamais en décalage avec le code.
